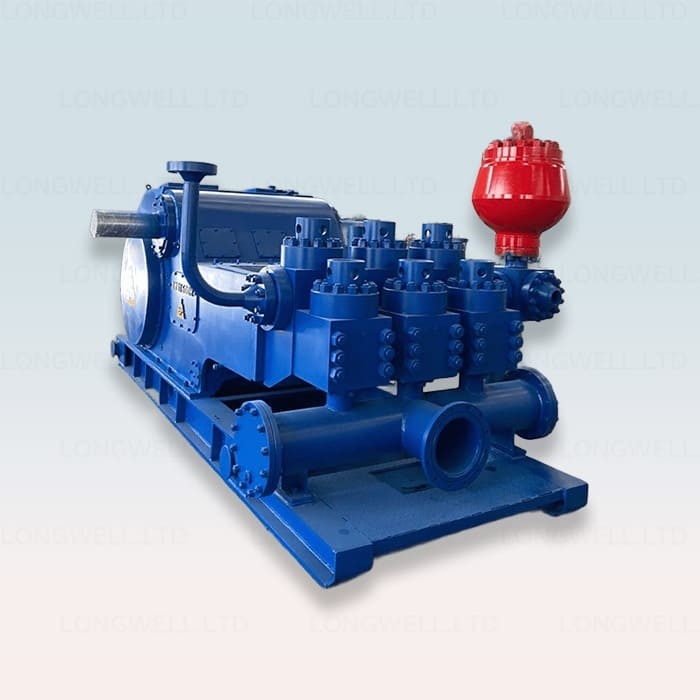

3NB1600H اجزای پمپ گل

Name: 3NB1600H اجزای پمپ گل
Brand: Xian LongWell Machinery Equipment Co., LTD
SKU: پمپ گل حفاری نفت
Availability: InStock

جزئیات محصول

محل منبع: چین

نام تجاری: LONGWELL

گواهی: API-7K

شماره مدل: پمپ گل حفاری نفت

شرایط پرداخت و حمل و نقل

مقدار حداقل تعداد سفارش: 1 عدد

جزئیات بسته بندی: جعبه تخته سه لا / پالت آهنی

شرایط پرداخت: T/T 30% DP، balbce قبل از کشتی

قابلیت ارائه: 1000 PCS در ماه

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                3NB1600H اجزای پمپ گل,اجزای پمپ گل سه گانه,3NB1600H قطعات پمپ گل, Triplex Mud Pump Components, 3NB1600H Mud Pump Parts


تضمین:	12 ماه	فشار نامی:	7500Psi
ماریال:	فولاد	صنعت:	حفاری نفتی
سر:	پمپ مکش گل 10 متری	درخواست:	حفاری نفت و گاز
قدرت کششی:	> 610 مگا پاسکال	استفاده:	روغن
تحمل گارانتی:	1 سال	سازگاری:	مناسب اکثر پمپ های گل
استاندارد:	آره	مواد:	فولاد با کیفیت بالا
بندر:	چینگدائو / شانگهای / تیانجین	ویژگی:	پمپ مکش گل
قدرت:	برق	BOMCO:	F800/1000/1300/1600/1600HL
هونگهوا:	3NB-800/1000/1300/1600F	HRSB:	RS-F800/1000/1300/1600
INGZHOU:	QF-1300/1600	LS-NOW:	3NB1300C/1600
نوامبر:	12-P-160 14-P-220	ودرفورد:	MP-10/16
جی دی:	PZ-7/8/9/10/11	امسکو:	FB-1300/1600
روسی:	UNBT-950/1180L UNB-600 8T650

تضمین:	12 ماه
فشار نامی:	7500Psi
ماریال:	فولاد
صنعت:	حفاری نفتی
سر:	پمپ مکش گل 10 متری
درخواست:	حفاری نفت و گاز
قدرت کششی:	> 610 مگا پاسکال
استفاده:	روغن
تحمل گارانتی:	1 سال
سازگاری:	مناسب اکثر پمپ های گل
استاندارد:	آره
مواد:	فولاد با کیفیت بالا
بندر:	چینگدائو / شانگهای / تیانجین
ویژگی:	پمپ مکش گل
قدرت:	برق
BOMCO:	F800/1000/1300/1600/1600HL
هونگهوا:	3NB-800/1000/1300/1600F
HRSB:	RS-F800/1000/1300/1600
INGZHOU:	QF-1300/1600
LS-NOW:	3NB1300C/1600
نوامبر:	12-P-160 14-P-220
ودرفورد:	MP-10/16
جی دی:	PZ-7/8/9/10/11
امسکو:	FB-1300/1600
روسی:	UNBT-950/1180L UNB-600 8T650

3NB1600H اجزای پمپ گل

پمپ گل حفاری 3NB1600H چیست؟

The 3NB1600H Triplex drill mud pump is one of the important pieces of oil drilling equipment and transmits drilling fluid through high pressure manifold of circulating system to the bottom of a well for cooling a drill bit، تمیز کردن چاه، خرد کردن سنگ ها، حذف برش ها و تعادل فشار لایه.

پمپ گل 3NB1600H Triplex ، 7500PSI ، پمپ های گل موجود برای دستگاه های حفاری.

این پمپ مطابق با مشخصات API Spec 7K برای تجهیزات حفاری و نگهداری چاه طراحی و ساخته شده است.

3NB1600H اجزای پمپ گل 0

ویژگی های پمپ گل حفاری 3NB1600H Triplex چیست؟

a. جابجایی بزرگ، فشار بالا و طیف گسترده ای از انتخاب.
b. جریان صاف، نوسانات فشار و ارتعاش کمتر.
c. سیلندر L-سیال باعث می شود که جایگزینی آسان و سریع از موارد قابل گسترش مانند دریچه ها و صندلی های دریچه باشد. دریچه مکش را می توان به طور مستقل جدا کرد. نگهداری آن ساده است.
د. دو اندازه از خطوط و پستون (متری و اینچ) در دسترس است، برآورده کردن الزامات مشتریان داخلی و خارجی.

3NB1600H اجزای پمپ گل 1

پارامترهای پمپ گل 3NB1600H Triplex چیست؟

مدل	3NB1600H
قدرت ورودی	1176KW ((1600HP)
سرعت نامینی پمپ	120SPM
سکته مغزی	305mm (((12 ")
نسبت دنده	3.82
سرعت اسمی، داروی پیین	458SPM
حداکثر فشار کار	51.7MPa (527kg.f/cm)²)
فشار آزمایش بطری های مایع	77.5MPa (790kg.f/cm)²)
اندازه شیر	API 7#
حداکثر، اندازه پوشه	۱۹۰ میلی متر (۷٫۵")
قطر لوله مکش	305mm (12")
قطر لوله تخلیه	100mm (4")
ابعاد کلی (L x W x H)	5000 × 2850 × 2090 میلی متر
وزن (بدون لوازم جانبی)	28780 کیلوگرم

رابطه بین جابجایی و فشار برای 3NB1600Hپمپ
ضخامت پوشش Φ			mm		190	180		170	160		150	140		130		120
فشار تخلیه			kg.f/cm²		168	189		211	228		271	311		466		527
			MPa		20.4	22.8		25.5	28.8		32.8	34.3		43.6		51.2
سکته مغزی	قدرت ورودی		قدرت خروجی		جابجایی گالن در دقیقه
SPM	KW	HP	KW	HP
120	1176	1600	1059	1440	3127	2724	2533		2349	2002		1682	1454		1238
110	1079	1467	970	1320	2867	2497	2322		2153	1835		1542	1333		1135
100	980	1333	883	1200	2606	2270	2111		1958	1668		1402	1212		1032
90	882	1199	794	1079	2345	2043	1900		1762	1501		1261	1091		826
80	785	1067	706	960	2085	1816	1689		1566	1334		1121	970		526
70	687	934	618	840	1824	1589	1478		1307	1168		981	848		725
60	589	801	530	721	1564	1362	1267		1175	1001		841	727		619
50	490	667	441	600	1303	1135	1056		979	834		701	606		516
گالن در دقیقه					26.06	22.70	21.11		19.58	16.68		14.02	12.12		10.32
توجه: بر اساس بهره وری مکانیکی 90٪ و بهره وری حجمی 100٪

3NB1600H اجزای پمپ گل 2

برای نصب پمپ چه احتیاطی لازم است؟

پمپ 3NB1600H به طور کامل جمع آوری شده و قبل از ارسال به میدان تحت فشار آزمایش شده است.روان کننده از انتهای قدرت تخلیه می شود و قطعات قابل استفاده از انتهای مایع برداشته می شود.

نصب مناسب پمپ قبل از اینکه به محل آورده شود و دستگاه ساخته شود، نیاز به تفکر و برنامه ریزی دارد.نصب خفیف کننده نبض، و بعد از ساخت و جوشکاری آنها را به جای خود ببندید.

طرح زیر به عنوان راهنمای برنامه ریزی نصب شما در نظر گرفته شده است و می تواند به جلوگیری از اصلاحات غیر ضروری و گران قیمت کمک کند.

3NB1600H اجزای پمپ گل 3
